Panel środkowy PTS na deskę czołową lub krowie

Panel środkowy PTS do deski czołowej

Panel środkowy PTS, nazywany również panelem początkowym, służy do rozpoczęcia montażu kieszeniowej obróbki deski czołowej. Element montuje się na środku deski, a następnie dołącza do niego panele lewe i prawe.

Panel wykonujemy ze stali ocynkowanej powlekanej w wybranym kolorze. Jego krawędzie są przygotowane do rozpoczęcia montażu w dwóch przeciwnych kierunkach. Dzięki temu cały ciąg paneli można rozłożyć symetrycznie na desce czołowej.

System kieszeniowy PTS jest prostszy w montażu od tradycyjnych paneli wymagających zamykania wysokiego rąbka. Gotowe połączenia ograniczają zakres formowania blachy na budowie i umożliwiają sprawną pracę przy użyciu podstawowych narzędzi dekarskich.

Niskie przetłoczenia paneli pozwalają zastosować haki rynnowe doczołowe. Haki mogą przechodzić nad kieszeniami paneli, pod warunkiem prawidłowego rozplanowania położenia mocowań i połączeń.

Panel środkowy PTS jest przeznaczony wyłącznie do montażu na desce czołowej. Nie należy stosować go jako panelu na krokiew skrajną ani jako samodzielnego panelu podbitkowego.

Podana cena dotyczy jednej sztuki panelu środkowego PTS. Obróbka jest wysyłana w długości wybranej w konfiguratorze. Listwa zaczepowa nie jest częścią panelu i należy zamówić ją oddzielnie.

Najważniejsze cechy panelu środkowego PTS

• przeznaczenie: rozpoczęcie montażu obróbki deski czołowej,
• montaż na środku deski czołowej,
• możliwość prowadzenia paneli w lewą i prawą stronę,
• wykonanie ze stali ocynkowanej powlekanej,
• łatwe połączenie z panelami lewymi i prawymi,
• niski profil kieszeniowy,
• możliwość zastosowania haków rynnowych doczołowych,
• ograniczona widoczność elementów mocujących,
• brak konieczności zaklepywania tradycyjnego wysokiego rąbka,
• montaż za pomocą podstawowych narzędzi dekarskich.

Dlaczego panel początkowy montujemy na środku?

Rozpoczęcie montażu od środka pozwala prowadzić obróbkę w dwóch kierunkach. Po jednej stronie panelu początkowego montuje się panele lewe PTS , a po drugiej panele prawe PTS .

Takie rozmieszczenie umożliwia równomierne rozłożenie paneli na całej długości deski. Jeżeli skrajne elementy trzeba skrócić, docinane fragmenty mogą mieć podobną szerokość po obu stronach okapu.

Przed przykręceniem panelu środkowego należy rozmierzyć cały odcinek deski czołowej. Pozwala to uniknąć bardzo wąskich elementów na końcach oraz uzyskać bardziej symetryczny wygląd obróbki.

Najłatwiejszy sposób rozpoczęcia montażu paneli PTS

Panel środkowy ma fabrycznie przygotowane krawędzie umożliwiające dołączenie elementów z obu stron. Monter nie musi samodzielnie wykonywać środkowego połączenia z kilku kawałków blachy.

Po wyznaczeniu osi deski panel należy ustawić pionowo i wypoziomować względem zamontowanej wcześniej listwy zaczepowej. Jego dolną krawędź zaczepia się o nosek listwy, a następnie mocuje panel w miejscach, które zostaną zakryte przez sąsiednie elementy.

Do przygotowanego panelu środkowego dołącza się panel lewy oraz prawy. Kolejne elementy montuje się w obu kierunkach, kontrolując położenie dolnych kieszeni i górnej linii obróbki.

Jak dobrać wymiar B panelu środkowego?

Wymiar B powinien uwzględniać wysokość deski czołowej oraz wysokość noska listwy zaczepowej. Dolna krawędź panelu zachodzi na listwę, dlatego zamówienie elementu o wysokości równej wyłącznie wysokości deski byłoby niewystarczające.

Wymiar B panelu = wysokość deski czołowej + wysokość noska listwy zaczepowej.

Przykład: dla deski czołowej o wysokości 20 cm i listwy z noskiem 2 cm należy zamówić panel z wymiarem B wynoszącym 22 cm.

Deskę warto zmierzyć na początku, na środku i na końcu okapu. Podłoże powinno być suche, stabilne i możliwie równe, ponieważ różnice wysokości mogą utrudnić zachowanie prostej linii paneli.

Panele PTS a haki rynnowe doczołowe

Niskie kieszenie paneli PTS umożliwiają zastosowanie haków rynnowych mocowanych do czoła deski. Hak może przechodzić nad połączeniem paneli, dzięki czemu nie trzeba stosować wysokich dystansów wymaganych przy niektórych obróbkach na tradycyjny rąbek.

Rozmieszczenie haków trzeba ustalić przed zamontowaniem panelu początkowego. Element mocujący rynnę nie powinien zgniatać przetłoczenia ani blokować kieszeni potrzebnej do wsunięcia sąsiedniego panelu.

Rozstaw, spadek i sposób mocowania haków należy dopasować do wybranego systemu rynnowego oraz zaleceń jego producenta.

Montaż panelu środkowego PTS krok po kroku

1. Zmierz długość oraz wysokość deski czołowej.
2. Dolicz wysokość noska listwy zaczepowej do wymiaru B.
3. Rozmierz szerokość paneli i wyznacz środek deski.
4. Zamontuj oraz wypoziomuj listwę zaczepową PTS.
5. Rozplanuj położenie kieszeni i haków rynnowych.
6. Ustaw panel środkowy dokładnie w wyznaczonej osi.
7. Zaczep jego dolną krawędź o listwę zaczepową.
8. Zamocuj panel w miejscach zakrywanych przez kolejne elementy.
9. Dołącz panel lewy i prawy.
10. Kontynuuj montaż w obu kierunkach.

Do montażu wystarczą standardowe narzędzia dekarskie: wkrętarka, miara, poziomica, sznur traserski, ręczne nożyce do blachy, kleszcze dekarskie oraz gumowy lub dekarski młotek.

Stali powlekanej nie należy przecinać szlifierką kątową. Wysoka temperatura i gorące opiłki mogą uszkodzić powłokę ochronną. Do skracania elementów zalecamy ręczne nożyce dekarskie albo odpowiednie nożyce mechaniczne.

Elementy potrzebne do montażu

• panel lewy PTS – służy do kontynuowania montażu w lewą stronę,
• panel prawy PTS – służy do kontynuowania montażu w prawą stronę,
• listwa zaczepowa pod panele PTS – podtrzymuje i zamyka dolną krawędź obróbki.

Wszystkie elementy systemowe znajdziesz w kategorii panele PTS na deskę czołową i krokwie .

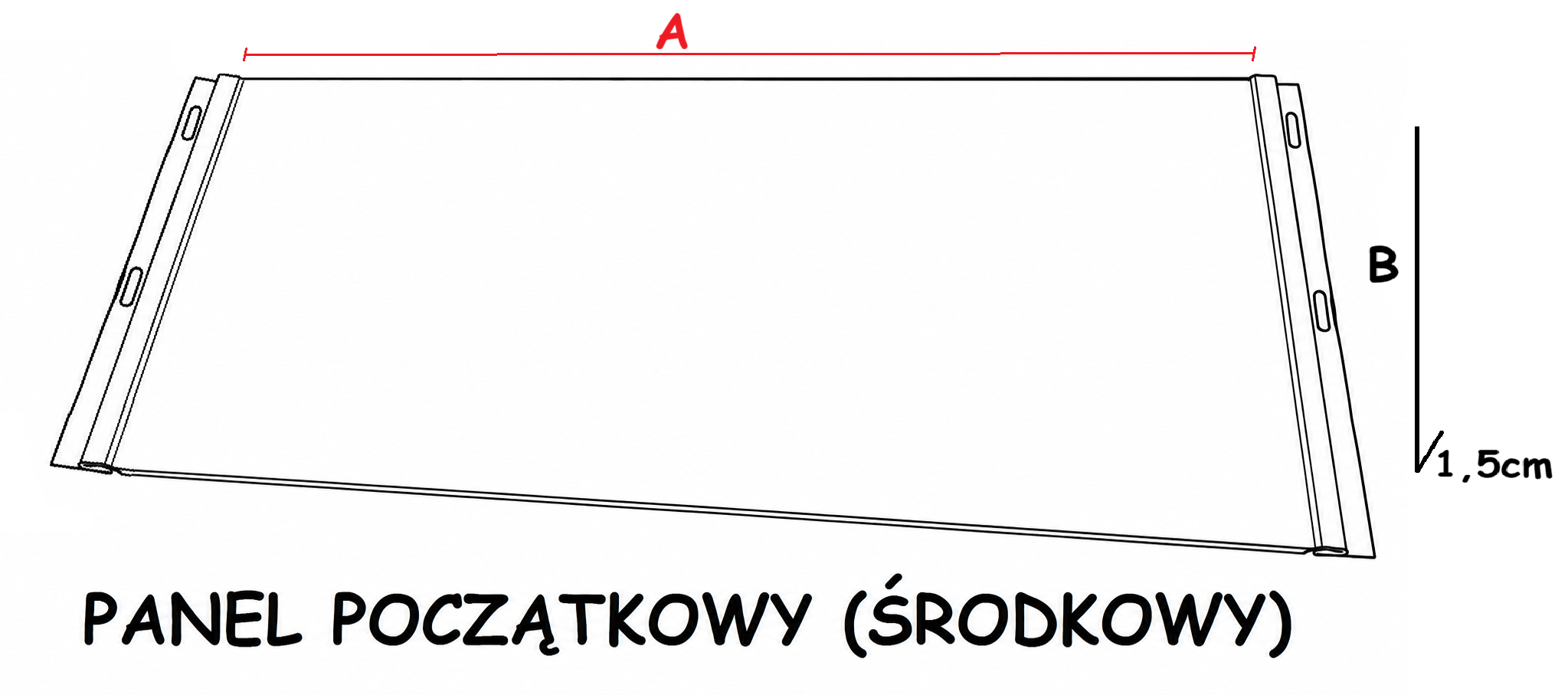

Wymiary panelu środkowego PTS
